前提

このノードは上級者向け。

Sample Nearest

日本語：最近接サンプル

概要

別メッシュと比較して、最も近い頂点/辺/面いずれかのIndexを取ってくるノード

Transfer Attributeが廃止

このノードはv3.3までのTransfer Attributeが廃止され、その代わりに3つのノードのうちの1つ。

追加されたのは次の通り。

• Sample Nearest Surface(最近接表面サンプル)
• Sample Nearest(最近接サンプル)
• Sample Index(インデックスサンプル)

出し方

Geometry(ジオメトリ) > Sample(サンプル) > Sample Nearest(最近接表面サンプル)

使い方

使い方自体はシンプル。

Sample Nearest(最近接サンプル)は設定した頂点/辺/面のいずれかの最近接のIndexを取得するので

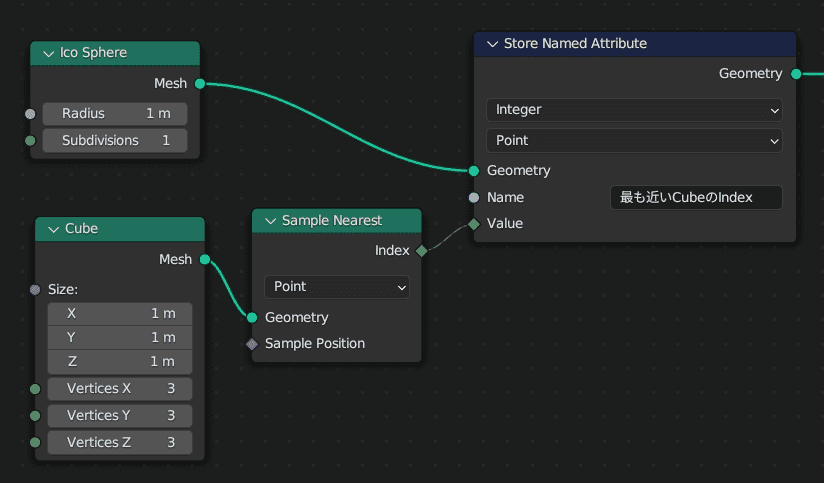

このように繋ぐだけでIco球の各頂点に、そこから最も近いCubeの頂点のIndexを取得できる。

スプレッドシートは次のようになる。

Sample Indexと合わせて使う

上の例ではStore named Attribute(名前付き属性格納)を使用したが、公式DocのサンプルにあるようにSample Index(インデックスサンプル)と合わせて使うと自由なアトリビュートを取得できる。

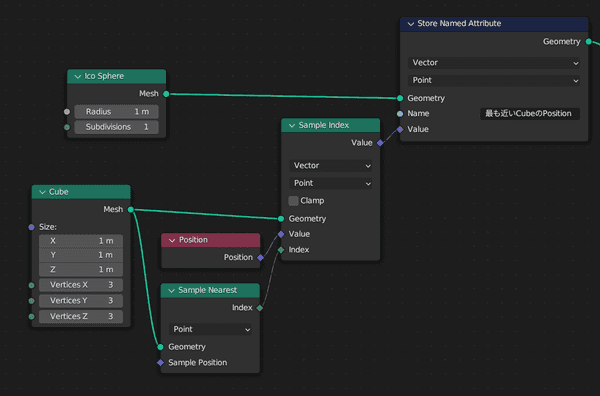

例えば次のような例

このように組むとIco球の各頂点データそれぞれに、「そこから最も近いCubeの頂点のPosition」を記録できる。

作例

上の2つのノードを使って作例を作った。

ノードを掲載するが少し複雑になってしまったので、組み方はお好きな方だけ見てもらえればと思う。

画像クリックで拡大

何が起こっている？

1. Ico球の外側に大きなUV球を作っている
2. UV球の各頂点からみて最も近いIco球の頂点に線を結ぶ
3. 再生時間からアニメーションを生成
4. 頂点や線を可視化してレンダリング

Geometry Proximity(ジオメトリ近接)でもできる

このケースだと単に最近接のPositionを取得しているだけなのでGeometry Proximity(ジオメトリ近接)ノードでも置き換えられるかと思う。

この組み合わせは自分で追加したアトリビュートやタンジェントなど特殊なデータを取得するケースでもっと輝くのではないだろうか。

Sample Nearest Surfaceとの違い

日本語：最近接表面サンプル

このノードはSample Nearest Surface(最近接表面サンプル)と似ている。

この2つの具体的な違いはなんだろうか。

そもそもアウトプットのソケットが違うが、それ以上に大きな違いがある。

Sample Nearest Surface(最近接表面サンプル)を使用して「最も近いIndex」を取ってみる。

Ico球の各頂点から見て、最も近いCubeのIndexを取得し、Ico球の頂点内にデータとして保存している。

このやり方はあまりよくない

気づいたと思うがIndexに小数点以下の値が含まれている。

なぜなら上のノードはメッシュの表面上ならあらゆる箇所を最近接として認識するからだと思われる。

そのため、その地点には実際には存在しない値を、近くのValueから補完して出力するという動作になる。

つまり上の例だと存在しないIndex値が補完され小数点で帰ってきてしまう。

なるほど、わからん。

わからん人向けに比較動画を作った。

Sample Nearest(最近接サンプル)を使って最近接のポイント(赤玉)に線を結ぶノードを組む。

かならずCubeの頂点が近接として処理されている(設定で面や辺にも変えられる)

同じノードの組み方でSample Nearest Surface(最近接表面サンプル)を使うと

頂点が存在しないCubeの面上も最近接と認識され、そこに赤玉が落ちている。

曖昧な値がほしくないときはSample Nearestを使おう

というわけで、面や頂点に明示的に保存されている値を取りたい場合はSample Nearest(最近接サンプル)を使う。

さいごに

自由度が一気に広がるので、大きな可能性を感じるノードだ。

ただ、このノードの組み合わせを使って壮大な作例を作れるアイデアを私は持ち合わせていない。

何かもっと実用的なものがあれば別途記事にしたいところ。
